На сегодняшний день Бестраншейная прокладка коммуникаций – это самый современный способ укладки труб в землю.
Инженерные сети прокладывают под землей в основном под дорогами и тротуарами города Новосибирск, для этого в поперечных профилях улиц и дорог предусматривают места для укладки сетей: на полосе между красной линией и линией застройки прокладывают кабельные сети (силовые, связи, сети сигнализации и диспетчеризации); под тротуарами располагают тепловые сети или проходные коллекторы; на разделительных полосах - водопровод, газопровод и хозяйственно-бытовую канализацию.
Помимо большей универсальности, Бестраншейная прокладка коммуникаций в Новосибирске имеет и другие преимущества перед траншейной прокладкой коммуникаций:
- возможность бурения под лесами, водоемами, оврагами, дорогами и т.д.;
- требуется меньшее количество спецтехники рабочей силы для выполнения прокладки коммуникаций;
- срок работы сокращается;
- риск возникновения аварийных ситуаций значительно снижается;
- нет необходимости восстанавливать поврежденную инфраструктуру и вскрытую земную поверхность;
- ландшафт сохраняет свой первозданный вид, работы не создают неудобств людям, которые проживают в этом районе.
Сокращение расходов на благоустройство может достигать миллионов рублей, что является существенной экономией для заказчика!
Компания ГСК «Мастерсиб» в Новосибирске выполняет три основных вида бестраншейной прокладки коммуникаций:
- ГНБ
- Бурошнек, микротоннелирование, переходы под дорогой
- Пневмопробойник
Итак! Как же происходит горизонтальное направленное бурение под землей?
Метод ГНБ
Для начала изучаются чертежи проекта и сравниваются с топографической съемкой местности, где будет проходить трасса той или иной коммуникации. Отмечаются места непосредственной близости с другими инженерными сетями и главное, точки их пересечения. Далее разрабатывается план бурения учитывающий все показания к бурению и помехи на пути инженерной трассы.
Рабочий процесс прокладки коммуникаций начинается с устройства двух котлованов - приемный и подающий трубу. Разработка грунта производит экскаватор или Экскаватор-погрузчик. Один котлован находится в точке подключения водопровода, канализации, электрической сети и т.д., а другой в месте, куда эту сеть нужно подключить. В случае компании Мастерсиб, это расстояние может достигать 300 метров. Если же если точки подключения и подвода находятся на большем расстоянии, то копаются промежуточные котлованы. Таким образом, с минимальным разрытием, можно проложить трассу любой протяженностью. В промежуточных котлованах полиэтиленовая труба сваривается станком для Сварка ПНД, металлическая -электродуговой сваркой.

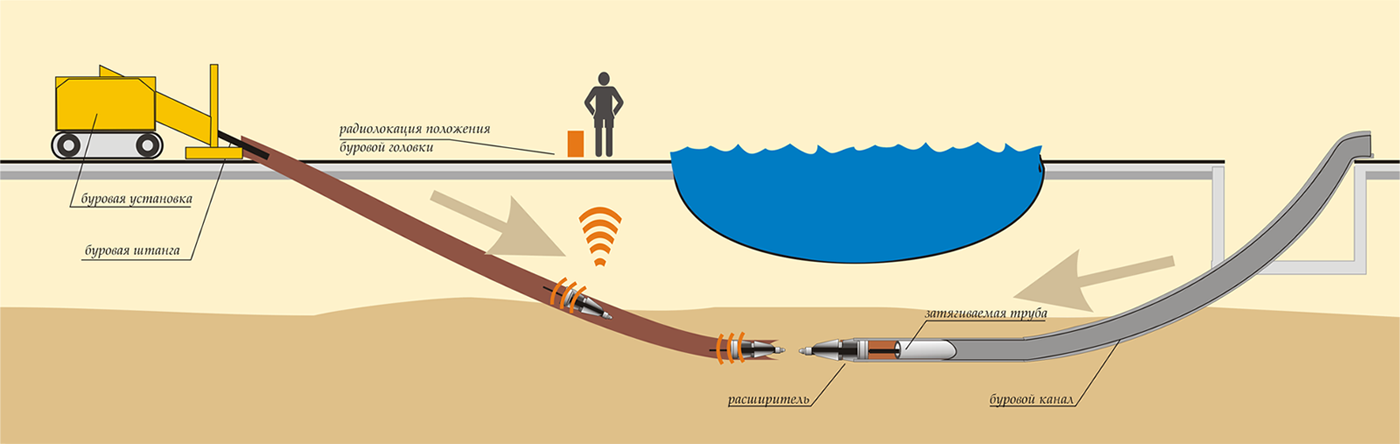

Сделав котлованы в нужных местах и необходимой глубины, выставляется установка ГНБ новосибирск (Горизонтально-направленного бурения) в створ направления трубы. Начинается бурение пилотной скажины. Бурение происходит с помощью буровой головки с подачей смазочно-укрепляющего раствора - бентонит. Внутри буровой головки находится локационный зонд, показывающий положение бур-головы под землей. Зная параметры глубины и соответствия хода относительно проектного створа прокладываемой трубы, оператор локации может корректировать направление движения бур-головы.
Таким образом, подходя к пересечению с уже имеющимися инженерными сетями под землей, можно их обойти. Изменение направления движения не быстрый процесс. Изгиб буровых штанг расчитан всего лишь на 5%, т.е. 5 см на 1 метр. Но имея чертежи и документы, процесс огибания начинается за долго до приближения к препятствию.
Дойдя до второго котлована, снимается буровая головка и на ее место монтируется расширитель скважины, вертлюговое прицепное устройство и сама труба. Вытягивая штанги с вращением и подавая смазочно-укрепляющий раствор, происходит расширение скважины расширителем и одновременная протяжка трубы в скважину. Если диаметр трубы большой, возможно расширение трубы в несколько этапов. Приняв трубу в котловане, с которого все началось, труба обрезается. Концы трубы присоединяют к запланированным коммуникациям.
Данный метод используют для прокладки трубы диаметром от 100 мм до 1000 мм.
Метод Бурошнек

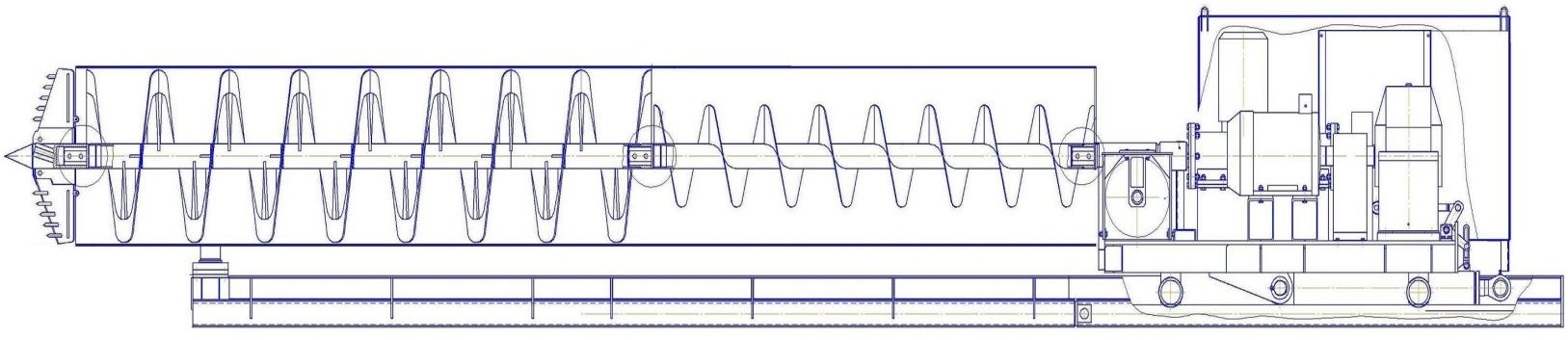

Установка Бурошнекового бурения используется для прокладки закрытым способом металлических труб большого диаметра. В отличае от метода ГНБ, здесь трубу не тянут, а толкают бурошнековой установкой. Труба входит в землю, а грунт из нее удаляется при помощи вращающихся шнеков внутри трубы. Данная установка создает колоссальное давление до 400 тонн. Благодаря этому возможна прокладка труб диаметром от 400 мм до 1400 мм. Этот метод, как и ГНБ требует два котлована. Разница в том, что бурошнековая установка целиком опускается в один из котлованов, из которого и подает трубу.
Преимущества данного метода в том что он без использования водных растворов. Это позволяет сваривать трубу непосредственно в котловане. Благодаря этому не нужно копать подающую траншею на всю длину металлической трубы.
В случае, когда требуется максимальная точность исполнения трубопровода, используется установка ГНБ , для создания направляющей скважины. По этой скважине впоследствии пойдет направляющая пика на конце основной трубы.
Метод Пневмопробойник

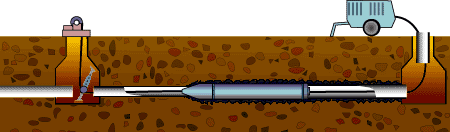

Наиболее удобный и дешевый вариант бестраншейной прокладки трубопровода - это пневмопробойник. В простонародье "Крот" протягивает пластиковую трубу диаметром от 15 мм до 160 мм. Точность данного метода сравнима с ГНБ. Смысл тоже похож. Разница в технической составляющей. Как и метод бурошнека, пневмопробойник использует для работы сухие котлованы. Также есть приемный и подающие котлованы, выкопанные экскаватором или экскаватором погрузчиком. Метод заключается в следующем: проходческая головка использует сжатый воздух высокого давления, подающийся по шлангам от компрессорной установки. В передней части находится конусообразный расширитель. С помощью импульсных ударов пневмопробойника, инструмент врезается в землю, расширяя скважину. Дойдя до подающего котлована, головка пневмопробойника снимается, крепится труба и вручную вытягивается в приемный котлован.
Каждый из способов рассчитан на определенные условия. Звоните и заказывайте.
