ГНБ

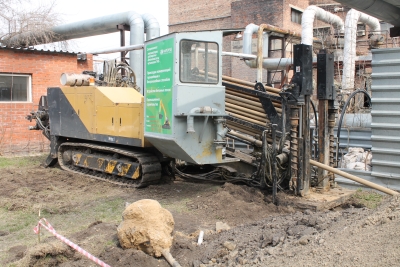

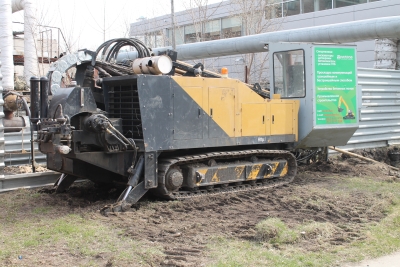

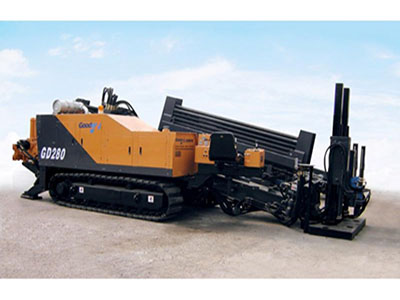

Установка горизонтально-направленного бурения GOODENG GD280-L

Стоимость работ - договорная

гнб, микротоннелирование, экскаватор, прокол, труба пнд, бентонит, риммер гнб новосибирск, кабельная трасса, водопровод новосибирск, канализация ливневая, самотечная гнб, прокол пнд, сварка труб пнд, переход под дорогой, переход под рекой, бестраншейная прокладка, услуги



Технические характеристики установки горизонтально-направленного бурения (ГНБ)

  • Тяговое усилие - 32 тонны;
  • Диаметр прокладываемой трубы - от 100 мм до 1000 мм;
  • Максимальная длинна протяжки между приемными котлованами - 450 м (возможно увеличение под конкретную задачу);
  • Тип шасси - гусеничный;
  • Диаметр буровых штанг - 73 мм;
  • Масса буровой установки - 13200 кг;
  • Установка укомплектована Насосно-Смесительной Установкой (НСУ) объемом 2*3,5 м.куб. на базе прицепа-фургона;
  • Температура при которой возможно выполнение работ (за счет применения быстровозводимой палатки) - -30 град.С;
  • Локация - DigiTrack F2.

Город Новосибирск – это мегаполис, в котором живут миллионы людей. Для комфортного проживания, в условиях бешенного ритма жизни, новосибирцы используют массу изобретений человечества, ставшие неотъемлемой частью нашей жизни. Водопровод, канализация, электричество. Все это присутствует в нашей жизни каждую минуту и мало кто задумывается, как это все работает и как это построено.

Группа строительных компаний «Мастерсиб» занимается строительством именно таких систем жизнеобеспечения.

В настоящее время существует целый ряд новых технологий, позволяющих закрытым способом без вскрытия дорог ремонтировать инженерные подземные сети и коммуникации и прокладывать новые. Одной из таких прогрессивных технологий является горизонтально-направленное бурение (ГНБ). Бестраншейные методы лишены многих недостатков открытых способов строительства. Они позволяют прокладывать коммуникации в стеснённых городских условиях без разрушения дорожного полотна, железнодорожных путей, ландшафтов садов, скверов, площадей. Технология ГНБ позволяет бурить прямолинейные и криволинейные скважины в горизонтальной  плоскости нужной конфигурации для стальных и полиэтиленовых труб. Таким образом можно достичь желаемого результата, не прекращая движения транспорта и пешеходов, не уродуя прекрасного облика города и не разводя привычной строительной грязи.

Один из способов строительства наружных инженерных коммуникаций – это способ бестраншейной прокладки. Для этого способа ГСК «Мастерсиб» использует три вида техники:

  • Установка горизонтально-направленного бурения (ГНБ);
  • Установка бурошнекового бурения;
  • Пневмопробойник.

Основной и самый эффективный способ для прокладки коммуникаций большого диаметра от 100мм до 1000мм и большой длинны трассы от 30м до 500м является способ ГНБ.

Процесс горизонтального бурения можно разделить на несколько стадий:

Первая из них ― бурение пилотной скважины. Это очень ответственная операция, от неё зависит расположение трубопровода под землёй и место его выхода. Осуществляется это следующим образом. Породоразрушающим инструментом является буровая головка, имеющая встроенный излучатель для локации. Также в буровой головке есть отверстия для выхода бурового раствора, подаваемого по полым штангам. Благодаря локатору, находящемуся у оператора, из буровой головки фиксируются сигналы об её местоположении, азимуте и уклоне. Имея на дисплее схему других коммуникаций и объектов и траекторию движения головки, оператор манипулирует ее движением: сначала "стоп", потом измерение и изменение угла направления движения, потом опять продолжение движения, но уже по заданному направлению. Направление движения головки изменяется благодаря косому срезу на буровой головке: срез указывает направление, куда пойдёт головка в начале движения после подачи бурового раствора.

После того, как головка вышла в точке, определённой проектом, начинается следующая стадия. Буровая головка отсоединяется от штанг, а подсоединяется расширитель (риммер), который вместе со штангами идёт в обратном направлении. Риммер имеет диаметр в полтора раза больший, нежели диаметр трубы. Вращаясь, он легко расширяет до нужных размеров пилотную скважину. При необходимости процесс расширения производится в несколько этапов риммерами различного диаметра.

На втягиваемый конец трубопровода крепится оголовок с вертлюгом. Трубопровод втягивается за риммером, вертлюг же нужен для того, чтобы труба не вращалась согласно поступательно-вращательному движению риммера. Благодаря всем этим последовательным операциям трубопровод ложится точно по проектной траектории.

Горизонтально-направленное бурение невозможно качественно выполнить без приготовления бурового раствора. Правильно подобранный буровой раствор позволяет избежать обрушения буровой скважины и последующего обсаживания рабочей трубы. Для приготовления бурового раствора используется бентонит и полимерные добавки. Стоимость этих материалов обязательно включается в стоимость работ по ГНБ, т.к. является достаточно ощутимой. Неиспользование буровых растворов может привести к весьма печальным последствиям - потеря части трубы под землей, поломке оборудования, потере участка проведения работ и необходимости бурения в другом месте. Раствор должен подаваться в скважину непрерывно, что подразумевает под собой наличие дополнительного оборудования для его безостановочного приготовления. В нашей организации для этого приспособлен целый фургон, в котором находятся емкости, циркуляционные насосы, смешивающие устройства. Закрытый фургон также полезен при отрицательных температурах, потому что не позволяет замерзать буровому раствору. Для нас работа в -30 не является чем-то сверхъестественным.

Для всех этапов производства работ методом горизонтально-направленного бурения требуются высококвалифицированные работники, понимающие суть процесса. К сожалению, на рынке нашего города таких специалистов немного. В основном процесс бурения похож на лотерею - повезло, проложили трубу, не повезло, что-нибудь порвали, сломали, накосячили. Причем ремонт и восстановление того, что сломали может влететь в несколько миллионов рублей. Понимая это нельзя экономить на данном виде работ, потому что проведение работ по технологии требует  денег. Если денег мало, технология нарушается с вероятностью 100%, по-другому никак. Если Вам нужен 100% результат работ методом ГНБ обращайтесь в Группу Строительных Компаний "Мастерсиб". Для этого у нас есть специалисты, техника и самое главное желание сделать "ХОРОШО", а уж потом заработать денег.

Бестраншейный способ прокладки инженерных коммуникаций традиционно пользуется большой популярностью. Использование его при строительстве наиболее эффективно, когда необходима прокладка трубопровода значительной протяженности при относительно большой глубине заложения труб. В таком случае для выполнения работ не требуется длительной подготовки, а цена прокладки 1 метра трубы будет достаточно низкой.
